            產品名稱:2XZ型旋片式真空泵
            2XZ型旋片式真空泵

            一、2XZ型旋片式真空泵概述:

            2XZ型旋片式真空泵為雙級直聯結構,它的工作性能由高壓級與低壓級二部份組成,它的吸入口與真空設備連接,在運轉時將容器內的氣體大量吸入與排出,當設備獲得真空時,高壓級排氣閥封閉,高壓級入口的氣體將轉送到第二級,并經第二級吸入與排出真空設備可獲得了一定的真空,2XZ型旋片式真空泵的技術參數為6×10-2 Pa,泵與電機連軸,高轉速,外型小,結構緊湊,流動性工作方便,可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點,所以更適宜于實驗室里使用。

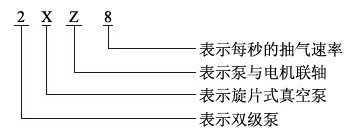

            二、2XZ型旋片式真空泵的型號意義:

            2XZ型旋片式真空泵的型號意義
            三、2XZ型旋片式真空泵的性能參數表:

            參數/型號

            2XZ-0.25

            2XZ-0.5

            2XZ-1

            2XZ-2

            2XZ-4

            抽氣速率m3/h(L/S)

            50(HZ)

            0.9(0.25)

            1.8(0.5)

            3.6(1)

            7.2(2)

            14.4(4)

            60(HZ)

            1.1(0.3)

            2.1(0.6)

            4.3(1.2)

            8.6(2.4)

            17.2(4.8)

            極限壓力

            (Pa)

            分壓力

            ≤6×10-1

            ≤6×10-2

            ≤6×10-2

            ≤6×10-2

            ≤6×10-2

            全壓力

            ≤6.5

            ≤1.33

            ≤1.33

            ≤1.33

            ≤1.33

            50HZ

            轉速(r/min)

            1400

            1400

            1400

            1400

            1400

            60HZ

            轉速(r/min)

            1720

            1720

            1720

            1720

            1720

            電機功率(kw)

            0.12

            0.18

            0.25

            0.37

            0.55

            電源電壓(V)

            220

            220/380

            220/380

            220/380

            220/380

            進氣口口徑(mm)(外徑)

            φ15

            φ20

            φ20

            φ30

            φ30

            噪音(dBA)

            63

            65

            65

            68

            68

            容油量 (L)

            0.5

            0.6

            0.7

            1

            1.2

            外形尺寸(mm)

            403×130×240

            447×168×260

            469×168×260

            514×168×282

            565×168×282

            重量(Kg)毛重/凈重

            16/15

            17/16

            18/17

            22/20

            24/22


            參數/型號

            2XZ-6

            2XZ-8

            2XZ-15

            2XZ-25

            抽氣速率(L/s)

            50(HZ)

            21.6(6)

            28.8(8)

            54(15)

            90(25)

            60(HZ)

            26(7.2)

            34.5(9.6)

            64.8(18)

            108(30)

            極限壓力

            分壓力

            ≤4×10-2

            ≤4×10-2

            ≤4×10-2

            ≤4×10-2

            (Pa)

            全壓力

            ≤1

            ≤1

            ≤1

            ≤1

            轉速(r/min)

            50(HZ)

            1400

            1400

            1400

            1400

            60(HZ)

            1720

            1720

            1720

            1720

            電機功率(kw)

            0.75

            1.1

            1.5

            2.2

            電源電壓(V)

            380

            380

            380

            380

            進氣口口徑(mm)

            KF -40

            KF -40

            KF -40

            KF -50

            噪音(dBA)

            68

            70

            70

            72

            容油量(L)

            2

            3

            4

            5

            外形尺寸(mm)

            565×200×342

            650×240×430

            700×240×430

            770×240×430

            毛重/凈重(Kg)

            50/40

            70/60

            86/75

            98/85

            四、2XZ型旋片式真空泵的工作原理及結構圖:

            2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片。轉子帶動旋片轉時,旋片緊貼腔壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥排氣,從而獲得真空。圖一為2XZ型旋片式真空泵工作原理示意圖。雙級是兩個單級串聯而成。
            2XZ型旋片式真空泵的結構圖
            圖一:2XZ型旋片式真空泵的結構圖
            五、2XZ型旋片式真空泵的安裝尺寸表:
            2XZ型旋片式真空泵的安裝尺寸圖

            型號

            矩形管

            L7

            L8

            L6

            L’6

            L12

            L’12

            2XZ-0.25

            30×20

            61

            156

            175

            70

            109

            2XZ-0.5/1

            30×20

            73

            182

            240

            7.5

            88

            118

            2XZ-2/4

            40×25

            102

            188

            270

            10

            94

            134

            2XZ-8

            40×25

            102

            192

            255

            19.5

            140

            180

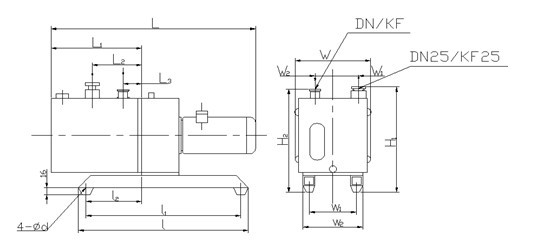

            2XZ型旋片式真空泵安裝尺寸圖

            型號

            L

            L1

            L2

            L3

            l

            l1

            l2

            W

            W1

            W2

            w1

            w2

            H1

            H2

            DN

            KF

            Φd

            2XZ-6

            550

            220

            105

            64

            302

            250

            85

            175

            55

            66

            136

            182

            315

            280

            25

            40

            7

            2XZ-8

            624

            255

            175

            64

            495

            455

            180

            238

            75

            100

            182

            232

            414

            388

            25

            40

            8

            2XZ-15

            703

            315

            175

            64

            495

            455

            180

            238

            75

            100

            182

            232

            414

            388

            25

            40

            8

            2XZ-25

            743

            355

            175

            64

            495

            455

            180

            238

            75

            100

            182

            232

            414

            388

            25

            50

            8

            六、2XZ型旋片式真空泵的特點:

            2XZ型旋片式真空泵具有體積小,重量輕、噪聲低、起動方便等優點。此外,還有防止返油的措施(2XZ-8)和無防止油封漏油污染場地的措施。
            1、2XZ型旋片式真空泵是獲得真空的基本設備,它可單獨作用,亦可作為各類高真空系統的前級泵和預抽泵組成羅茨旋片真空機組。
            2、2XZ型旋片式真空泵進氣口連續敞通大氣運轉,不得超過三分鐘。
            3、泵不適用于抽除對金屬有腐蝕性的,對泵油起化學反應的、含有顆粒塵埃的氣體,以體含氧過高的,有爆炸性的氣體。
            4、泵有得作壓縮泵或輸送泵用。
            5、2XZ型旋片式真空泵的工作環境:溫度5℃-40℃范圍內,相對溫度不大于90%,進氣口壓強小于1333Pa的條件下允許長期連續運轉。
            6、裝接電源時,按電機標牌的規定接線,應注意電機旋轉方向與支座上的箭頭方向一致。
            7、連續被抽容器的管道,其直徑應不小于泵的進氣口直徑,且管道應短和彎頭少,同時注意管道的泄漏。
            8、每次起動前著重查看油位,以停泵時注油至油標玻璃直徑的4/5高度為宜。
            9、具泵油采用清潔的1號或100號真空泵油。
            10、2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難,可撥掉進氣管塞帽起動,隨后投入運轉。

            七、2XZ型旋片式真空泵操作須知:

            1.查看油位,以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用,影響真空度。過高,可能會引起通大氣起動時噴油。運轉時,油位有所升高,屬正,F象。油采用規定牌號的清潔真空泵油,從加油孔加入。加油畢后,應旋一上螺塞。油宜經過濾,以免雜物進入2XZ型旋片式真空泵,堵塞油孔。

            2.2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接真空閥,應與2XZ真空泵同時動作。

            3.環境溫度過高時,油的溫度升高,粘度下降,飽和蒸汽壓會增大,會引起2XZ型旋片式真空泵極限真空有所下降,特別是用熱偶計測得的全壓強。如加強通風散熱,或改善泵油性能,極限真空可得到改善。

            4.檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準,如計經充分預抽校驗,泵溫達到穩定,泵口與計直接接通,運轉30分鐘內,將達到極限真空?倝簭娪嫓y得之值與泵油和真空計、規管誤差有關,有時誤差甚至可很大,只能作參考。

            5.如相對濕度較高,或被抽氣體含較多可凝性蒸汽,接通被抽容器后,宜打開氣鎮閥,運轉20~40分鐘后關閉氣鎮閥。停泵前,可開氣鎮閥空載運動30分鐘,以延長2XZ型旋片式真空泵泵油壽命。

            6.2XZ型旋片式真空泵用油選擇:泵油的粘度影響起動功率和泵的極限真空,粘度高時對真空度有利,起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強,越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大,飽和蒸汽壓較1號真空泵油低,但3#擴散泵油價格較高。具體選什么油,可根據上述介紹結合具體使用要求來選擇。

               (1)一般情況下,凡希望總壓強在6X10-2帕以上的應用上海飛魯真空泵油。4升/秒以下小泵也可用1號真空油泵代,8升/秒以上直聯泵可用3#擴散泵油代。
               (2)如果對真空度要求不高,且油的污染更換頻繁,真空泵油供應困難,可采用50號機械油代替。
               (3)如果環境溫度低,起動困難,極限真空要求不高,可采用粘度較上略低的真空泵油或機械油。

            八、2XZ型旋片式真空的維護和保養:


            ①、2XZ型旋片式真空泵注意事項:

            1.保證泵的清潔,防止雜物進入泵內。
            2.保持油位。
            3.注意觀察油的清潔,若泵油變臟、混濁、水份或其它揮發性物質進入2XZ型旋片式真空泵內而影響極限真空時,可開氣鎮閥凈化之,觀察極限真空回升情況,數小時無效,應更換泵油,必要時可再次更換。換油方法:泵運轉約半小時,使油變稀,停泵從放油孔放油,再敞開進氣口運轉10~20秒鐘,此間可從吸氣口緩緩加入少量清潔泵油,以更換泵腔內存油。如出來的油很臟,后者可重復進行。
            4.不可混入柴油、汽油等其它飽和蒸汽壓較大的油類,以免降低極限真空。拆洗2XZ型旋片式真空泵內零件時,一般用紗布擦拭即可以。有金屬碎屑、砂泥或其它有害物質必須清洗時,可用汽油等擦洗,干燥后方可裝配,切忌用汽油浸泡。
            5.倘若因泵需拆開清洗或檢修,必須注意拆裝步驟,以免損壞機件。

            ②、2XZ型旋片式真空泵拆裝步驟簡述如下:

            (一)、拆卸2XZ型旋片式真空泵:
            1.放油
            2.松開進氣咀法蘭螺釘,拔出進氣咀,松開氣鎮閥法蘭螺釘,拔出氣鎮閥。
            3.拆下2XZ型旋片式真空泵油箱。
            4.拆除止回閥開口銷,拆下止回閥葉輪。
            5.拆除支座與泵的連接螺釘,拆下2XZ型旋片式真空泵裝件,電機拆否視方便而定。
            6.松開泵蓋螺釘,拆下泵蓋,拉出二轉子及旋片。拆下低級轉子時,麻先拆下開口銷。
            (二)、裝配2XZ型旋片式真空泵:
            1.用紗布擦凈零件,防止回絲堵塞油孔,最好用清洗液和刷子清洗。
            2.把旋片裝入轉子槽內后,把高級轉子裝入定子即泉身內,裝L高級泵蓋、銷、螺釘、鍵、聯軸節,用手旋轉,應無泄阻和明顯輕重,裝時應使定子頂面朝下,以借助重力使轉子貼近定子圓弧面,此間隙最好在0.0lmm。
            3.低級轉子裝配方法同上。
            4.裝上2XZ型旋片式真空泵止回閥葉輪等止回零件,應使止回閥頭平面對準進油咀油孔,按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪,油孔應時開時閉,調整閥頭平面最大開啟高度為O.8~1.2毫米,具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法:面對葉輪,使Φ3mm傳動銷處于右手水平位置,順時針方向撥動葉輪,此時止回閥頭平面的開啟高度近于最大,應為0.8~1.2mm。轉子停止在任何位置,手從葉輪上松開后,止回閥頭應自動落下關閉油孔。
            5.裝上2XZ型旋片式真空泵的排氣閥、擋油板等零件。
            6.把泵部、鍵、聯軸節、電機裝在支座上。
            7.裝油箱。
            8.插入進氣咀,氣鎮閥,裝上法蘭固緊。

            注意:1、裝配時2XZ型旋片式真空泵磨擦面涂上清潔真空泵油。2、記住零件原裝配位置,可減少跑合時間。3、緊固件應無松動。


            2XZ型旋片式真空泵的選型須知:

            一、請提供以下詳細數據:①2XZ型旋片式真空泵的產品名稱與型號②2XZ型旋片式真空泵的真空度要求單位PA或MPA③2XZ型旋片式真空泵速要求單位L/S或M3/MIN④2XZ型旋片式真空泵的使用與否和工作條件⑤2XZ型旋片式真空泵的電機功率(KW)⑥2XZ型旋片式真空泵的轉速(r/min)⑦2XZ型旋片式真空泵的電壓〔V〕⑧2XZ型旋片式真空泵的進出口口徑⑨2XZ型旋片式真空泵否帶附件,以便我們的為您正確選型。

            二、若已經由設計單位選定我公司的2XZ型旋片式真空泵的產品型號,請按2XZ型旋片式真空泵型號直接向公司銷售部訂購。

            三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
