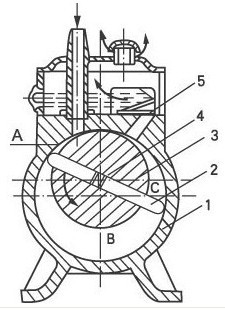

1、如圖為旋片泵的工作原理表示圖，旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其構造是應用偏心腸裝在定子腔內的轉子（轉子的外圓與定子的內外表相切兩者之間的間隙十分�。┖娃D子槽內滑動的借助彈簧張力和向心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，一直沿定子的內壁滑動。
兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個局部，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不時地增大，A空間的壓強不時的降低，當A空間內的壓強低于被抽容器內的壓強，依據氣體壓強均衡的原理，被抽的氣體不時地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐步減小，壓力不時地增大，此時正處于緊縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被緊縮的氣體推開排氣閥，被抽的氣體不時地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不時地停止著吸氣、緊縮、排氣過程，從而到達連續抽氣的目的。
排氣閥浸在油里以避免大氣流入泵中，油經過泵體上的間隙、油孔及排氣閥進入泵腔，使泵腔內一切運動的外表被油掩蓋，構成了吸氣腔與排氣腔的密封，同時油還充溢了一切有害空間，以消弭它們對極限真空的影響。 |
