            您現在的位置:網站首頁--產品展示--水環式真空泵系列--2SK型水環式真空泵
            2SK型水環式真空泵

            一、2SK型水環式真空泵概述:

            2SK系列水環式真空泵相當于2臺SK系列水環真空泵串聯使用。
            SK系列水環真空泵只能達到-700mmHg的極限真空度,為達到較高真空及高真空下的較大抽氣速率,20世紀80年代國內開發了2SK系列真空泵。
            隨著我公司生產的2BV2BE系列新一代節能型產品的出現,2SK型水環式真空泵將逐漸被取代。
            2SK-P1系列兩級水環真空泵-大氣噴射泵機組主要工作在絕壓10~50mmHg下,但其在高真空區效率較低,如需長期運行可選用 羅茨水環真空機組,如此可獲得高真空區抽氣最佳效率。
            2SK型水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高真空。

            2SK型水環式真空泵被廣泛應用于食品、紡織、化工、醫藥和冶金工業及電子領域的真空蒸發、真空濃縮、真空回潮、真空浸漬、真空干燥及真空冶煉等。
            2SK系列使用于吸入壓力低于-0.08MPa的工況條件,2SK-P1系列使用于吸入壓力低于-0.096MPa的工況條件。

            二、2SK型水環式真空泵特點:


            1、比較SK系列單級水環真空泵而言,具有真空度高、在高真空區抽速大等特點。
            2、相同抽速率下,軸功率明顯高于2BV、2BE系列水環式真空泵。
            3、因結構為雙葉輪結構,制造、維修較為復雜,易損件較多。


            三、2SK型水環式真空泵的型號意義:
            2SK型水環式真空泵的型號意義
            四、2SK型水環式真空泵的性能參數表:
            型號
            抽氣量
            (m3/min)
            極限真空度
            (MPa)
            (毫米汞柱)
            功率
            KW
            泵轉速
            r.p.m
            供水量
            (L/min)
            口徑
            (mm)
            泵總重
            (KG)
            建議替代
            產品型號
            最大
            吸入壓力為
            -0.093MPa
            -700mmHg
            2SK-1.5
            1.5
            0.9
            -0.098
            (-735)
            4
            1440
            10-15
            40
            40
            200
            2BV5110
            2SK-3
            3
            2
            7.5
            1440
            15-20
            40
            40
            260
            2BV5111
            2SK-6
            6
            4
            15
            1460
            25-35
            50
            50
            460
            2BV5131
            2SK-12
            12
            8
            22
            970
            40-50
            100
            100
            850
            2BE 202
            2SK-20
            20
            14
            45
            740
            60-80
            125
            125
            1550
            2BE252-660
            2SK-30
            30
            20
            55
            741
            60-80
            125
            125
            1800
            2BE 253-660

            注:1、表中所列2SK型水環式真空泵性能指標及性能曲線指下列規定條件下的性能指標:
            ① 大氣壓力為0.1013MPa(760mmHg)
            ② 進水溫度15℃
            ③ 吸入空氣溫度20℃
            ④空氣相對溫度70%
            2、供水量為吸入壓力-0.05MPa(-400mmHg)時的數值,極限真空時可大于此值。
            3、性能允差±10%

            五、2SK型水環式真空泵的工作原理及指示圖:

            2SK型水環式真空泵工作原理如圖一所示,葉輪(5)偏心地裝在泵體(3)內,當葉輪旋轉時,水受離心力的作用向四周甩出,在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環(6)。水環上部內表面與葉輪輪轂相接觸,當葉輪沿順時針方向轉動時,在前半轉的過程中,水環內表面逐漸與輪轂脫離,相鄰兩葉片之間所形成的空腔逐漸增大,被抽氣體通過泵進氣管(4),經月牙形吸氣孔(7)不斷被吸入空腔內;后半轉的過程中,水環內表面逐漸與輪轂接近,兩相鄰葉片之間空腔逐漸縮小,氣體被壓縮,因而壓力不斷增加,當壓力增加到大于外界壓力時,氣體被排出,從而不斷地抽走密封容器的氣體,使其形成一定的真空。
            2SK型水環式真空泵工作原理指示圖
            圖一:2SK型水環式真空泵工作原理指示圖
            1.排氣管 2.出氣孔 3.泵體 4.進氣管 5.葉輪 6.水環 7.吸氣孔

            六、2SK型水環式真空泵的結構說明:

            ①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示,長短兩葉輪17和16用鍵固定在軸2上,兩葉輪中間用軸套20定位,并用園螺母鎖緊,這就構成了整個轉子部分,并且偏心地安裝在泵體內,支承在兩個單列向心球軸承上,轉予部分用聯軸器18與電機軸相聯,使之與電機一起以同樣轉速轉動,長葉輪17、長泵體9和吸入部分組成高真空級,短泵體5、短葉輪16和排出部分組成低真空級,高真空級的排氣口和低真空級的吸入口用連通管聯接(2SK-1.5無此連通管)成為雙級串聯,兩級之間用中間壁(A)7和中間壁(B)6隔開,中間壁(A)上有排氣孔,中間壁(B)上有吸氣口。

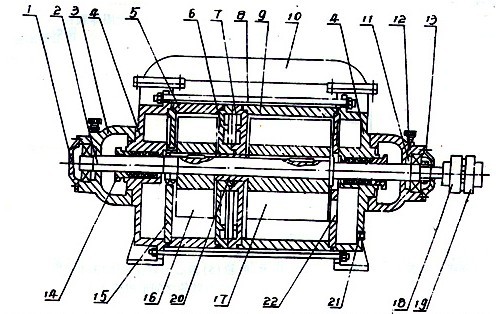

            抽氣量1.5m3/min(2SK—1.5)以上兩級水環泵結構圖
            圖二:抽氣量1.5m3/min(2SK—1.5)以上兩級水環泵結構圖

            1、后軸承壓蓋 2、軸 3、軸承架 4、前后端蓋 5、短泵體 6、中間壁(B) 7、中間壁(A) 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、后蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤

            ②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示,其高低真空級結構與圖二所示泵基本相同(無連通管)。采用特制加長軸電機,長、短葉輪用鍵固定于軸上,但可做軸向浮動,偏心地置于長短泵體內。
               2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。
            高真空級的一端有進水孔,補充水由此進入高真空級的長泵體內,低真空級的補充水是由高真空級排出的。(2SK-12、2SK-20、  2SK-30低真空級的補充水也從供水管供入一部分,但要通過閥來調節其量的大。。高、低真空級是由拉緊螺栓而牢固地連接在一起。

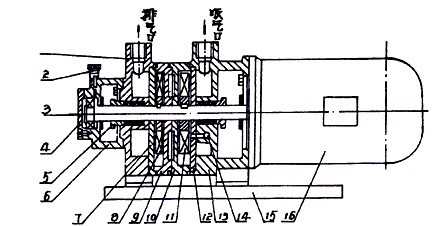

            2SK-0.4、 2SK-0.8兩級水環真空泵結構圖
            圖三:2SK-0.4、 2SK-0.8兩級水環真空泵結構圖

            1.后蓋2.油杯3.軸承擋圈4.軸承壓蓋子5.填料壓蓋6.軸承架7.排氣圓盤8.短葉輪9.短泵體10.長泵體11.長葉輪12.吸氣圓盤13.前蓋14.進水孔15.底盤16.加長軸電機

            七、2SK型水環式真空泵的安裝尺寸圖:

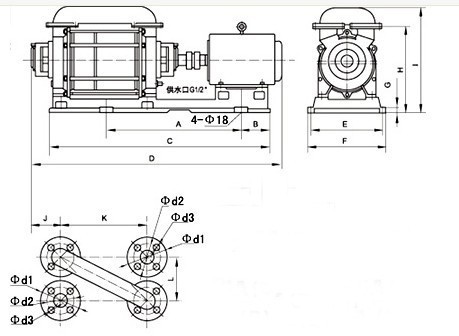

            ①2SK-1.5、3、6兩級水環真空泵外形及安裝尺寸:
            2SK-1.5、3、6兩級水環真空泵外形及安裝尺寸
            型號
            A
            B
            C
            D
            E
            F
            G
            H
            I
            J
            K
            L
            d1
            d2
            d3
            2SK-1.5
            598
            132
            938
            1138
            340
            402
            30
            400

            213
            252

            Φ140
            Φ98
            M12
            2SK-3
            698
            192
            1138
            1348
            380
            462
            30
            435
            523
            216
            348
            160
            Φ150
            Φ110
            Φ14
            2SK-6
            856
            220
            1388
            1582
            398
            462
            25
            518
            628
            175
            450
            212
            Φ160
            Φ125
            Φ14
            ②2SK-12兩級水環真空泵外形及安裝尺寸:
            2SK-12兩級水環真空泵外形及安裝尺寸
            ③2SK-20、30兩級水環真空泵外形及安裝尺寸:
            2SK-20、30兩級水環真空泵外形及安裝尺寸
            八、2SK型水環式真空泵的常見故障原因與解決辦法:
            故障
            抽氣量不夠
            1、間隙過大
            1、調整間隙

            2、填料處漏氣
            2、壓緊或更換填料

            3、水環溫度高
            3、增加供水量

            4、管道系統漏氣
            4、擰緊法蘭螺栓,更換墊片或補焊裂紋等。
            真空度降低
            1、管道系統方面


            ①法蘭聯接處漏氣
            1、①擰緊法蘭螺栓或更換墊片

            ②管道有裂紋
            ②焊補或更換

            2、水環泵方面


            ①填料漏氣
            2、①壓緊填料更換新填料

            ②葉輪與側蓋間隙過大
            ②更換墊片調整間隙

            ③水環發熱
            ③降低供水溫度

            ④水量不足
            ④增加供水量

            ⑤零件摩擦發熱,造成水環溫度升高
            ⑤調整或重新安裝
            振動或有響聲
            1、地腳螺栓松動
            1、擰緊地腳螺栓

            2、泵內有異物研磨
            2、停泵檢查取出異物

            3、葉片脫落
            3、更換葉輪

            4、氣蝕
            4、打開吸入管道閥門
            軸承發熱
            1、潤滑油不足
            1、檢查潤滑情況、加油

            2、填料壓的過緊
            2、適當松開填料壓蓋

            3、沒供密封水或不足
            3、供給密封水或增加水量

            4、軸承或軸或軸承架配合過緊,使滾珠與內外圈間隙過小,發生摩擦。
            4、調整軸承與軸或軸承架的配合
            起動困難
            1、長期停機后,泵內生銹
            1、用手或特制工具轉動葉輪數次

            2、填料壓緊
            2、檸松填料壓蓋

            3、葉輪與泵體發生偏磨
            3、重新安裝并調整

            2SK型水環式真空泵選型須知:

            一、請提供以下詳細數據:①2SK型水環式真空泵的產品名稱與型號②2SK型水環式真空泵的真空度要求單位PA或MPA③2SK型水環式真空泵抽速要求單位L/S或M3/MIN④2SK型水環式真空泵的使用與否和工作條件⑤2SK型水環式真空泵的電機功率(KW)⑥2SK型水環式真空泵的電機轉速(r/min)⑦2SK型水環式真空泵的電壓〔V〕⑧2SK型水環式真空泵的進出口口徑⑨2SK型水環式真空泵的材質要求⑩2SK型水環式真空泵是否帶附件,以便我們的為您正確選型。

            二、若已經由設計單位選定我公司的2SK型水環式真空泵的產品型號,請按2SK型水環式真空泵型號直接向公司銷售部訂購。
            三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
